DN/OD 200
W tej kategorii znajdują się rury kanalizacyjne i kształtki o średnicy zewnętrznej DN/OD 200, zaprojektowane zgodnie z normą dla podziemnych systemów kanalizacyjnych w budownictwie podziemnym. Produkty są wykonane z zaawansowanego materiału o wysokiej wytrzymałości i zapewniają trwałe instalacje.
Kup DN/OD 200 — poradnik & Wskazówki
Kategoria DN/OD 200 obejmuje 96 artykułów dla systemów rur kanalizacyjnych o zewnętrznej średnicy 200 milimetrów. Wymiar ten należy do znormalizowanych średnic nominalnych według DIN EN 1401 i jest stosowany głównie w budownictwie podziemnym do podziemnych przewodów kanalizacyjnych. Materiał – najczęściej PVC-U lub PP – zapewnia wysoką sztywność przy jednoczesnej dobrej odporności chemicznej. Ważne dla planowania: DN/OD 200 oznacza zewnętrzną średnicę (OD = Outer Diameter), podczas gdy średnica wewnętrzna (DN) jest nieco mniejsza ze względu na grubość ścianki. Przy zakupie należy zwrócić uwagę na klasę sztywności: dla standardowych ułożeń w ziemi wystarczy SN4, przy dużym obciążeniu ruchem lub większej wysokości przykrycia zalecamy SN8. Połączenie odbywa się zazwyczaj za pomocą kielichów wciskanych z uszczelką gumową – technika ta zapewnia szczelne i jednocześnie elastyczne połączenia rur, które mogą kompensować ruchy gruntu. Typowe zastosowania to przyłącza domowe, przewody zbiorcze na osiedlach mieszkaniowych lub odprowadzenia wód deszczowych. Przed złożeniem zamówienia sprawdź, czy potrzebujesz dodatkowych kształtek, takich jak kolana, trójniki czy rury rewizyjne – te elementy są dostępne w tej samej wersji DN/OD 200 i zapewniają spójny system.
Częsty błąd przy zakupie: nie myl DN/OD 200 z oznaczeniem PN (ciśnienie nominalne). Rury kanalizacyjne nie są przeznaczone do przewodów ciśnieniowych – służą wyłącznie do swobodnego odprowadzania ścieków grawitacyjnego. Dlatego należy zadbać o odpowiedni spadek rury wynoszący co najmniej 0,5 do 2 procent, w zależności od ilości ścieków. Dla prywatnych posesji zwykle wystarczy spadek 1:50 (2 cm na metr). Zaplanuj także wystarczającą liczbę otworów rewizyjnych – co 15 metrów lub przy każdej zmianie kierunku. Standard DN/OD 200 jest kompatybilny z powszechnymi systemami rur kanalizacyjnych, o ile pozostajesz w tej samej rodzinie norm. Jeśli chcesz łączyć rury różnych producentów, użyj odpowiednich uszczelek i sprawdź tolerancje wymiarowe. Nasza wskazówka: przy większych projektach zawsze zamów zapasowy koniec rury i dodatkową uszczelkę – unikniesz nieprzyjemnych niespodzianek na budowie.
Popularne produkty DN/OD 200

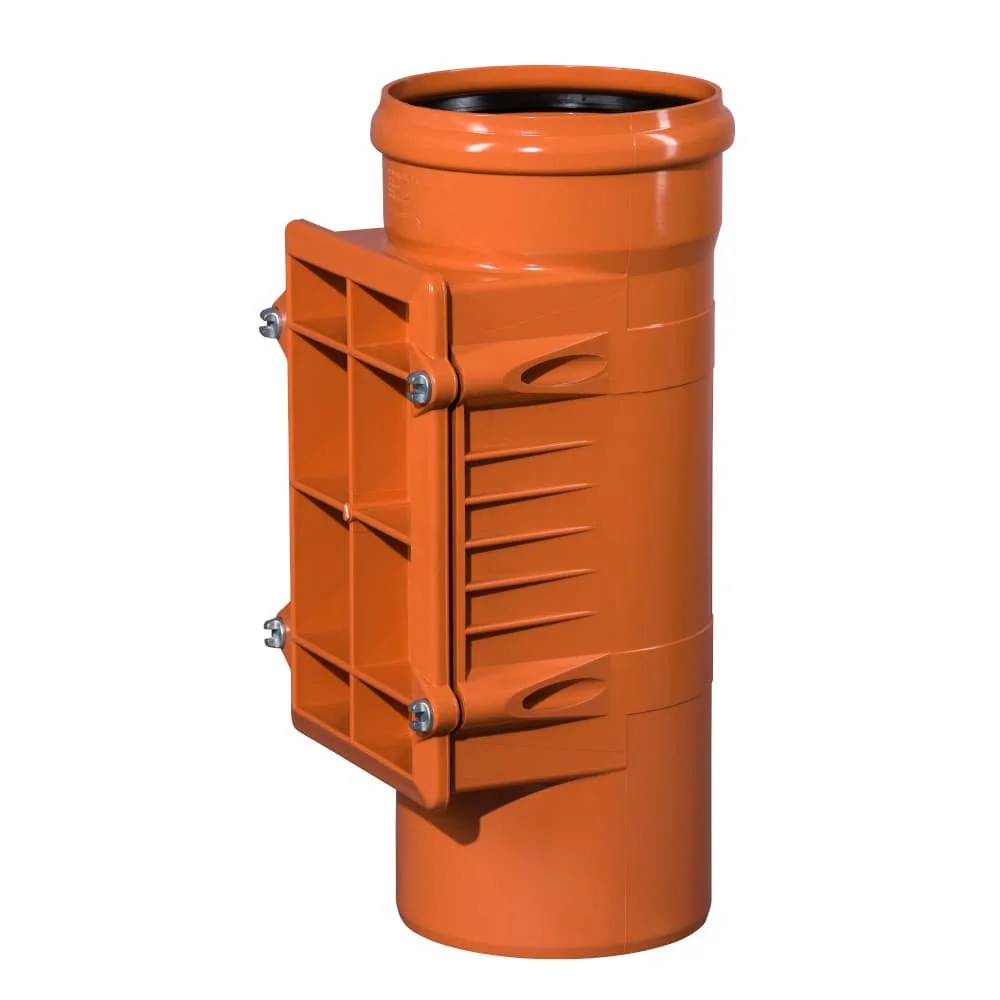

Te trzy typy produktów pokrywają najważniejsze zastosowania w zakresie DN/OD 200: Odgałęzienie 45° jest potrzebne, gdy chcesz zrealizować boczne przyłącze o niskim oporze przepływu – na przykład dla odpływu pralki w piwnicy. Rura rewizyjna jest wymagana na każdym zmianie kierunku i w odcinkach prostych co 15 metrów; znacznie ułatwia czyszczenie rur za pomocą spirali lub dyszy wysokociśnieniowej. uszczelka odporna na olejejest właściwym wyborem, gdy ścieki zawierają tłuszcze, oleje lub pozostałości chemiczne – na przykład w komercyjnych kuchniach lub warsztatach. Standardowe uszczelki z EPDM z czasem uległyby tutaj kruchości. Najlepiej łączyć elementy z tego samego systemu, aby uniknąć odchyłek wymiarowych i zapewnić trwale szczelne połączenie.
Często zadawane pytania dotyczące DN/OD 200
Co dokładnie oznacza DN/OD 200?
DN/OD 200 to oznaczenie normatywne rur kanalizacyjnych: „DN” oznacza średnicę nominalną (średnica 200 mm w świetle), „OD” to średnica zewnętrzna (Outer Diameter), która jest istotna w systemach z kielichami wtykowymi. Rzeczywista średnica wewnętrzna wynosi około 188 mm w zależności od grubości ścianki (np. 5,9 mm dla SN4). System jest znormalizowany zgodnie z DIN EN 1401 i kompatybilny ze wszystkimi standardowymi rurami KG i kształtkami, pod warunkiem zachowania tej samej normy.
Jaką sztywność rury potrzebuję do mojego zastosowania?
Klasa sztywności (SN) określa odporność na obciążenia gruntem i ruchem. Dla normalnych obszarów ogrodowych z przykryciem do 1,50 metra wystarcza SN4 (4 kN/m²). Przy przejściach przez drogi, parkingach lub większych przykryciach (do 4 metrów) należy stosować SN8 (8 kN/m²). Rury tej samej klasy sztywności można bez problemu łączyć – nie należy jednak mieszać różnych klas SN w jednym odcinku, ponieważ różni się ich zachowanie podczas odkształceń.
Czy mogę połączyć DN/OD 200 z innymi średnicami rur?
Tak, istnieją do tego przejścia i redukcje. Częstym przypadkiem jest podłączenie rury zbiorczej DN/OD 200 do rury spustowej DN/OD 160 domu. W tym celu należy użyć trójnika 200/160 lub redukcji 160/200. Należy zwrócić uwagę, aby uszczelki po obu stronach pasowały do odpowiedniej średnicy zewnętrznej. Bezpośrednie przejście na rury ciśnieniowe (np. rury ciśnieniowe PE) jest możliwe tylko za pomocą specjalnych złączy – wymaga to fachowego planowania.
Od jakiej głębokości należy ułożyć rurę kanalizacyjną DN 200?
Minimalna przykrywka wynosi zazwyczaj 80 cm, aby chronić rurę przed mrozem i obciążeniami mechanicznymi. W strefach wolnych od mrozu (od 80 cm głębokości) przewód jest bezpieczny. W obszarach ruchu drogowego należy ułożyć dno rury głębiej – często 1,20 metra lub więcej, w zależności od klasy obciążenia. W każdym przypadku należy zastosować podsypkę z piasku lub żwiru 2/8 mm i zagęścić zasypkę boczną warstwami. Spadek powinien wynosić co najmniej 0,5%, aby zapewnić samooczyszczanie.
Inne kategorie w systemie rur kanalizacyjnych
DN/OD 200 to średnia średnica w systemie rur kanalizacyjnych. Dla mniejszych przyłączy domowych i rur spustowych często stosuje się DN/OD 110 – nadaje się do umywalek, WC i rur spustowych deszczowych. O krok większa jest DN/OD 160, który jest często używany jako główny przewód w budynkach wielorodzinnych. Oba rozmiary są dostępne w tych samych materiałach i klasach sztywności co DN/OD 200. Jeśli planujesz kompletny system kanalizacji od rynny dachowej do przyłącza działkowego, warto przyjrzeć się nadrzędnej kategorii System rur kanalizacyjnych. Znajdziesz tam wszystkie średnice nominalne od DN/OD 110 do DN/OD 315 oraz odpowiednie kształtki, uszczelki i akcesoria. Wybór odpowiedniej średnicy zależy od podłączonej powierzchni użytkowej i liczby punktów odprowadzania wody – jako zasada ogólna: jeden przewód DN/OD 200 bez problemu obsługuje do 10 jednostek mieszkalnych.
