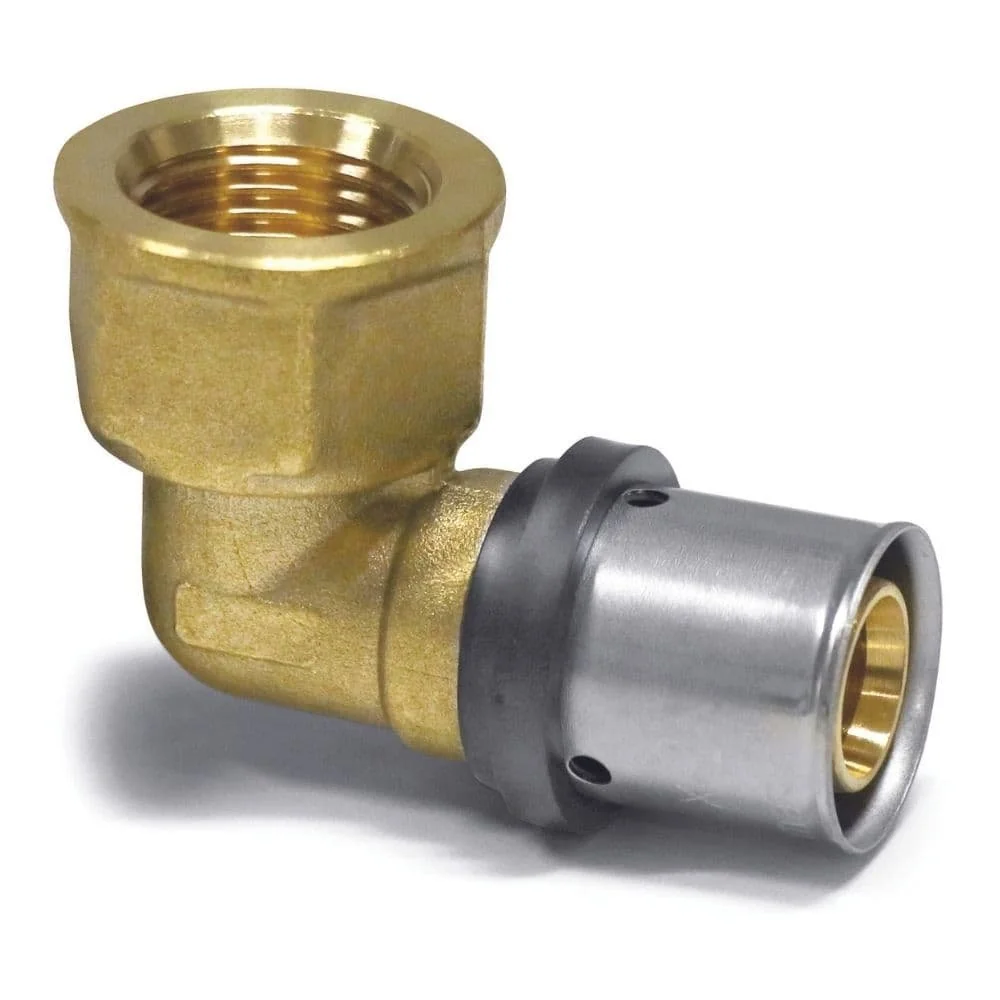

Kąt przejściowy do prasowania 26 x 3 - 3/4" IG

Kąt przejściowy do prasowania 26 x 3 - 3/4" IG

Wyprodukowano w Niemczech

• Odpowiedni do wody pitnej bez ograniczeń (DVGW DW-8501BS5049)
• Odpowiada pozytywnej liście UBA
• Trwałość: 10 bar / 70° C / 50 lat
• Maksymalna temperatura pracy: 95° C
• nieszczelny bez prasowania
• Nowoczesny kontur - zoptymalizowany przepływowo - wolny przepływ - praktycznie brak hałasu przepływu
• najlepsze wartości ZETA: największa powierzchnia przepływu = największa średnica wewnętrzna
• niskoołowiowy lub bez ołowiu: wszystkie elementy są certyfikowane przez DVGW, odpowiadają pozytywnej liście UBA i spełniają wymagania rozporządzenia o wodzie pitnej
• system złączek do dwóch systemów rur: rury wielowarstwowe i miedziane certyfikowane przez DVGW
• brak wypychania rury przed procesem prasowania i dzięki pierścieniowi prowadzącemu; dokładne dopasowanie w szczękach prasujących, połączenie bez pustek = najwyższe bezpieczeństwo
• 2 pierścienie O dzięki prasowaniu bez pustek = brak wnikania tlenu atmosferycznego
• System prasowania rur wielowarstwowych wykonany ze specjalnego mosiądzu (CU Zn 40 Pb2)
• Tuleja prasująca ze stali nierdzewnej
• Pierścień prowadzący z tworzywa sztucznego (czarny) dla bezpiecznego prasowania nawet w trudnych warunkach
• Zintegrowane okno kontrolne głębokości wsunięcia rury w złączkę w tulei ze stali nierdzewnej = dodatkowe bezpieczeństwo dla użytkownika
• Wyprodukowano w Niemczech

Do szybkiego i bezpiecznego połączenia rur potrzebujesz jedynie złączek prasowanych, naszej rury wielowarstwowej, nożyc do rur, kalibratora i odpowiednich szczypiec prasujących z konturem TH lub U.
Dla lepszego zrozumienia dołączyliśmy ilustrowaną instrukcję montażu do zdjęć.

Nowość! Multikontur (TH + U)

Pełna kompatybilność z szczypcami prasującymi TH i U do wymiaru 32 x 3,0 mm.

• 16 x 2,0 mm = kompatybilny z TH + U
• 20 x 2,0 mm = kompatybilny z TH + U
• 26 x 3,0 mm = kompatybilny z TH + U (szczęki prasujące 25)
• 32 x 3,0 mm = kompatybilny z TH + U
• 40 x 3,5 mm = TH
• 50 x 4,0 mm = TH
• 63 x 4,5 mm = TH

Instrukcja montażu:

• Przytnij rurę odpowiednim narzędziem
• Po przycięciu końcówka rury musi być skalibrowana i wygładzona kalibratorem
• Następnie wprowadź rurę do oporu w złączkę.  Prawidłowa głębokość wsunięcia jest widoczna przez trzy okna kontrolne tulei prasującej ze stali nierdzewnej.
• Prasuj za pomocą odpowiedniego narzędzia prasującego i szczęk prasujących zgodnych z wymiarami złączki.

Proszę pamiętać, że użycie innych rur wielowarstwowych niż te sprzedawane przez Boni-Shop odbywa się na własne ryzyko.
Prawidłowe połączenie istnieje we wszystkich systemach prasowania tylko przy użyciu komponentów zatwierdzonych w systemie (złączki i rury, które zostały razem przetestowane)
Dotyczy to wszystkich systemów rur wielowarstwowych, niezależnie od producenta.
